1、开机：显示屏接通电源后用遥控器对准左右屏幕中央按红色电源键，听到机器啓动“啪塔“声，几秒锺后屏幕显示“nLighten” LOGO，显示屏已开机；啓动图形工作站（电脑主机）屏幕显示电脑桌面，如果电脑主机啓动后屏幕不显示桌面，请按遥控器上“HDMI”信源切换按钮，把显示屏视频输入端口切到电脑主机输出的HDMI端口即可显示桌面。

2、关机：图形工作站（电脑主机）关机后，用遥控器对准左右屏幕中心按红色电源键，显示器开始关机。注意：显示器关机需要1—2分锺才能完成整个关机过程，按下电源键关机1-2分锺后才能断开显示器总电源。不正确的关机可能会对显示器及灯泡寿命造成严重伤害。

第一步，在桌面上点鼠标右键，点“NVIDIA控制面板“进入显卡标准设置界面。

第二步，在NVIDIA 控制面板按如下步骤设置：

最后，在弹出的确认窗口点“确定”完成设置。

需要在两个屏幕上同时播放不同的视频时，请用两个不同的播放器。如左屏用Kmplayer播放视频A，右屏用Media Player Classic播放视频B。全屏播放视频前应先将in-Touch工具栏最小化，出现全屏播放黑屏的情况时，请先最小化in-Touch工具栏，再退出播放器，然后重新打开视频即可全屏播放。

4、进行整屏和双屏切换前，请关闭所有视频和播放器，否则屏幕将无法切换。

1、双击桌面“In-Touch”图标啓动白板软件。

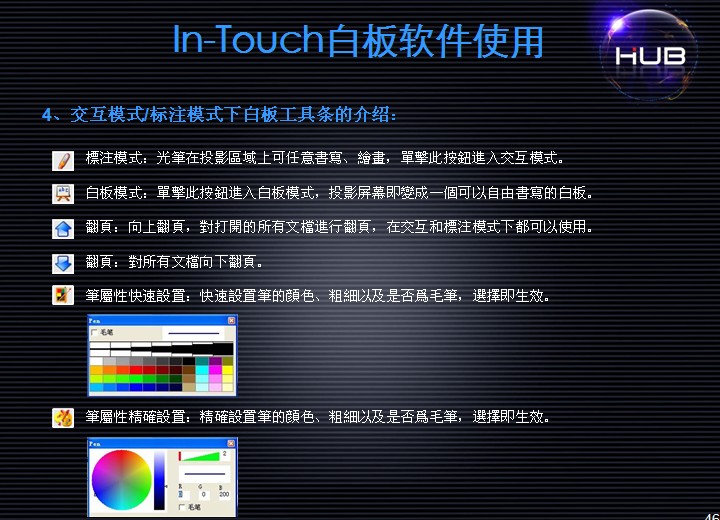

2、白板工具条三种模式介绍：

a:交互模式：此模式下光笔可代替鼠标使用。

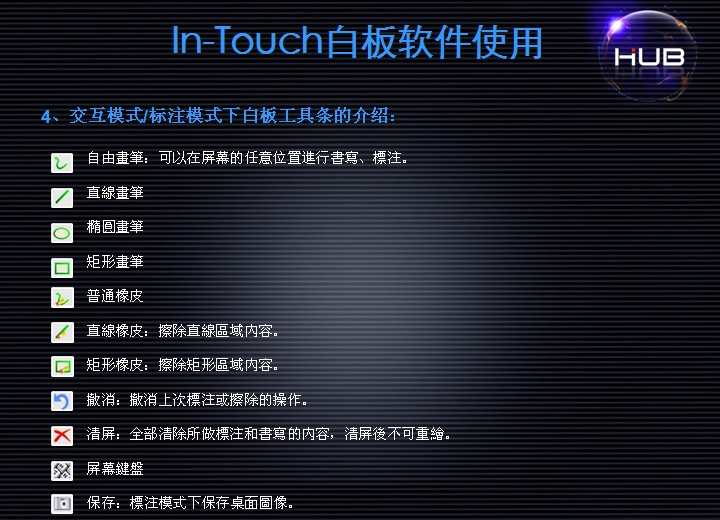

b:标注模式：此模式下可在屏幕任何位置作即时标注，屏幕上标注的内容可以以 图片的形式保存。

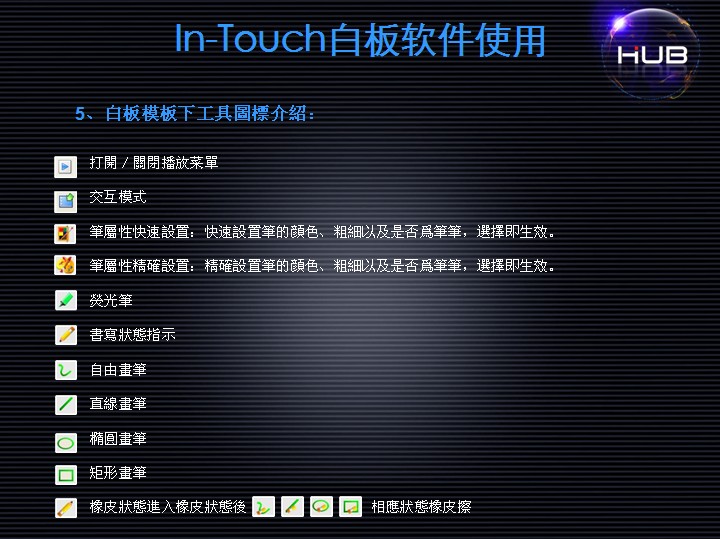

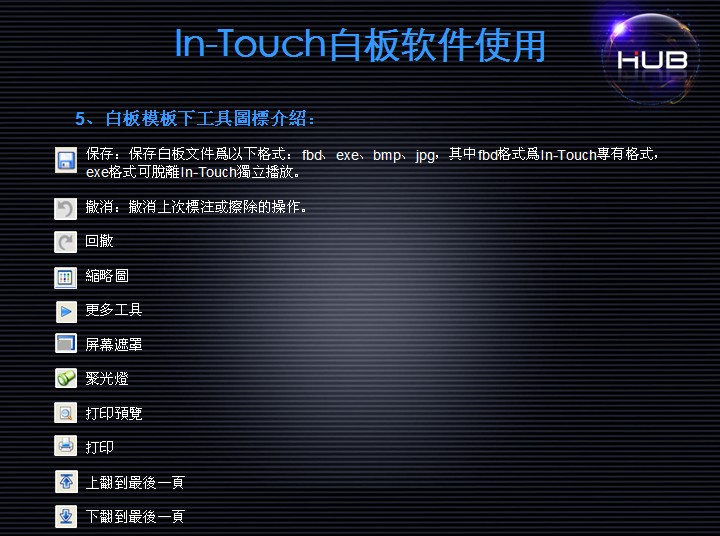

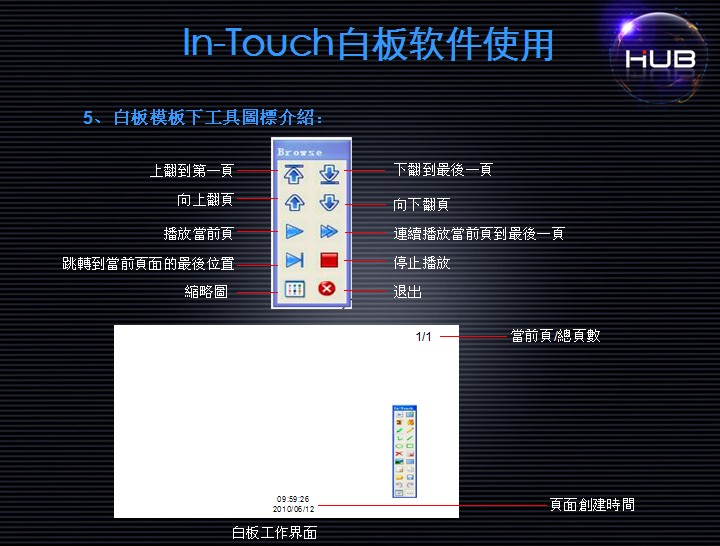

c:白板模式：此模式是最常用的一种模式，可广泛用于演讲，会议，培训，教学等方面。此模式下所书写的内容都被实时记录来，可随时回放，也可作爲图片或exe格式保存。此模式同时支持多个白板页面，提供了多种背景图片也可插入本地图片作爲背景。

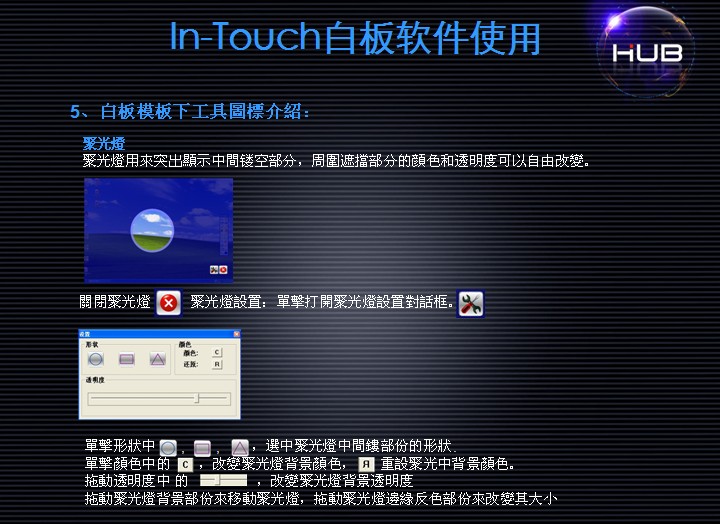

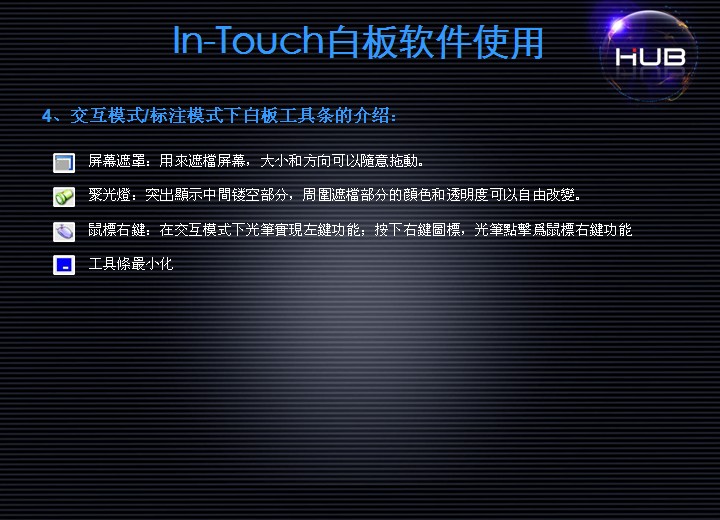

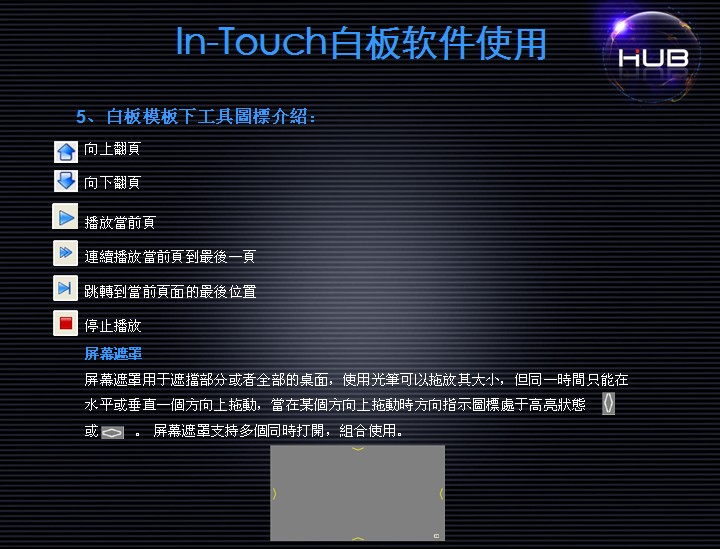

d :丰富的辅助工具如屏募遮罩、聚光灯等能让使用者很坊便的强凋重点，使演讲更咖生动

3、交互模式下功能介绍: 交互模式下光笔可代替鼠标使用。单击选定目标，双击打开目标，单击工具条最下方左边的鼠标右键按钮开啓鼠标右键功能, 注意鼠标右键功能开啓一次只能使用一次，下次再用请再次开啓。

光笔和白板使用注意事项:

a.由于光线干扰造成系统不能正常工作或光标不能正常操作，请等待30秒．In-Touch将自动停止干扰信号，光标恢複正常。

b:当重装系统或In-Touch软件后首次使用In-Touch需要先进行座标采样。啓动In-Touch软件,单击任务栏In-Touch图标点座标采样命令，稍等数秒后屏幕左上角会出现一绿色圆点，用光笔点圆点中心圆点变成黑色并“滴”的一声表示第一个采样已成功。然后按以上方法对后面出现的圆点逐一采样．共计42个圆点．采样完成后稍等数秒就可正常使用白板和触控功能。

c.啓动in-Touch时弹出出错信息这是触屏和图形工作站数据通信故障造成的，请检查触屏和图形工作站的USB连接线，再重啓in-Touch软件故障即可排除。

d.屏幕画幅调整和分辨率调整都会造成触屏不准，整屏分屏切换时没有退出in-Touch软件也会造成触屏不准确和在白板中不能书写，触摸屏不准请重新做一次坐标采样，校准屏幕。白板中不能书写请重啓in-Touch软件即可正常使用。

1、切换到双屏显示模式。

2、啓动白板软件并最小化白板工具条。

3、登录官方网站，单击左下角“电信登录”或“联通登录”（视网酪而定，如使用的是电信网酪请点＂电信登录＂）,在弹出对话框点确定进入视频会议登录界面。

4、单击会议室名称,输入呢称（可任意填写）和会议密码(会议密码分爲主席密码和普通密码，主席密码登录者拥有此次会议的完全控制权)，单击进入会议。

5、在HUB会议系统点窗口菜单→点双屏模式将视频放到左边屏幕→在视频上点鼠标右键进入视频设置→将视频分辨率调到640*480。

6、会议系统软件功能介绍：

a、整个HUB会议系统界面介绍，标准模式下软件界面左边是参会用户列表区，中间爲数据区域，右边是视频窗口区域，下方是系统信息状态栏，上方是菜单栏和常用工具栏。

b、主席和参会用户的权限:
主席权限：切换到主席控制模式、会议分组、取消发言、同步视屏，同步布 局、锁定会议、H.323互通、举手、禁用综合录制、横幅字幕、视频轮循、文件传输 、文字私聊、会议议程、发起投票等。

参会用户权限: 申请发言、数据操作、创建白板、创建文档共享、创建WEB共享、创建程序共享、文件传输(右键单会议用户发送文件)等。

c、视频会议系统的详细操作介绍请参阅《HUB远程互动视频会议软件培训.ppt》

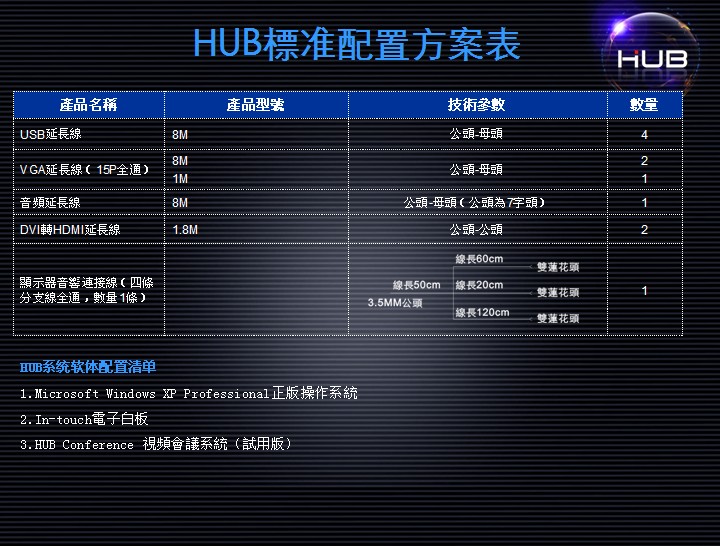

1. 布线和连接：
①.视频布线：DELL主机NVS 290/295显卡DSM59接口接入DSM59转双DVI接口，两条DVI转HDMI数
据线分别接DVI1（左显示屏）DVI2（右显示屏），两条VGA廷长线分别接两台显示屏
VGA接口, 另一端与会议桌上两个多功能插座的VGA接口连接。

②.音频布线：一根音频转三对莲花头数据线，音频头接主机后音频输出插孔，两对莲花头分别接两台
显示屏音频接口，另一对莲花头接音箱。主机后麦克风插口用音频延长线与会议桌多功
能插座连接。

③.USB布线：一条触控USB数据线接右显示屏USB口另一端插入主机USB接口，四条USB廷长线将主
机后面四个USB接口与会议桌USB口连接。

2. 工作站系统和软件安装：
①.硬盘分三个区C:50G E:50G 其它分到D区。
② DELL自带驱动盘主板驱动安装，选择自定义安装，不安装显卡驱动。
③ 安装NVIDIA NVS 290/295专业显卡中文版驱动。
④ 安装芯片组及智能卡R246497驱动 (设备管理器显示PCI简易通讯控制器驱动未安装)。
⑤安装触控驱动和in-touch白板软件。
⑥安装水族箱屏保,屏保程序设置气泡音量调到最大，鱼总数调到30，时锺设置移除SSlogo256.png, 10,
添加数字时锺和日曆。设置电源方桉爲一直开着。
⑦软件安装步骤：安装视频会议客户端(HUB Conference) →HUB录制插件(Windows Media Encoder)
→安装Winrar → klmcodec475 → KMPlayer → Adobe Reader 9 → 慧视小灵鼠(用鼠标手写输入法) →
王码五笔输入法86和极点五笔输入法7.1 → 安装小红伞杀毒软件 。
⑧调整屏幕缩放和水平、垂直参数使两台显示屏完美拼接。
⑨清理C盘临时文件，安装一键GHOST并备份系统到E:\Ghost。

HUB互动会议系统布线图

一、 HUB安装、培训：
我司派技术人员到现场指导安装，安装好后技术人员现场培训，差旅费用由客人承担

二、 软件更新：
对预装的相关软件远程更新、升级及维护 、维修：见《HUB会议系统售后服务承诺书》

三、软件开发服务：
1、多媒体触屏应用软件
2、多点触摸应用软件
3、远程互动会议软件定制

四、电话及远程技术支持服务：
1、售前售后热线电话咨询服务(售后服务热线：0755-26432493)
2、售后HUB互动会议平台远程技术支持服务

産品保用条款：
深圳东方华奥实业有限公司谨以“用优质産品美化社会，用企业诚信塑造品牌”的企业宗旨向使用我们産品的客户声明售后服务承诺

具体细则如下：
一、屏幕本身不会出现质量问题，可能在使用过程中经常拖动的情况下导致背投光机偏离，致使图像拼接不平整，我方会预约上门维修。
二、産品使用初期，我方派专业人士进行服务指导，解释産品的使用功能及保养细则，在使用过程中保证定期对客户进行回访，在收到客户有关售后服务的要求，电话或传真后，在两小时内答複，四小时内予以解决，若问题严重无法短时间解决的，做出书面解释并明确解决时间。
三、客户如出现布局调整或搬迁，本公司提供设计指导及拆装的指导性服务。
四、对因外来意外因素或客户使用不当而造成的産品或零配件损坏，本公司提供维修服务，酌情收取维修或更换的成本费用。例如：背投灯泡有效寿命爲8000小时，超过此时段若继续使用，会出现屏幕色弱、色差等情况，需要及时更换灯泡，在质保期内我方免费负责更换；超出质保期亦会提供上门服务，但收取相关配件及人工费用；
五、一年之内实行国家法律规定的电子类産品 “三包”条款，即包退、包换、包修。一年质保，终身维修（质保期后，有偿维修）。
六、签订有全国联保协议，质保期内DELL、NLIGHTEN会免费提供上门维修及系统维护；其他配套産品（例如打印机、冰箱等）如有质量问题，我方会及时提供全新的替代産品更换无需维修。
